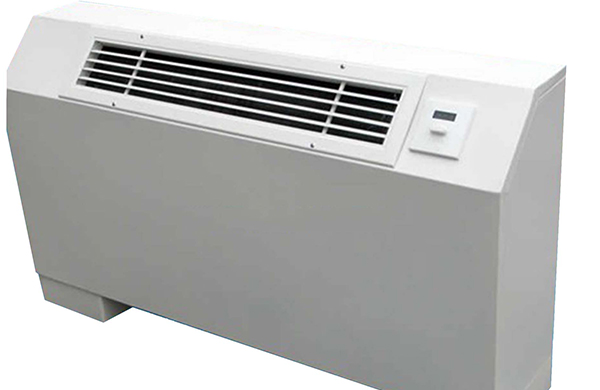

卧式防爆风机盘管的安装中，为了方便后期的养护操作，在管线的布置上应该以便捷为主，提高管线的合理布局，主要有以下几点可以参考：
（1）有排水坡度要求的管道，严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置；
（1）有排水坡度要求的管道，严格按设计图纸的要求的安装尺寸、标高和流体走向进行布置；
（2）洁净空调的风管布置于上方，减少其它管道的影响，蒸汽管道与风管敷设不过太近；
（3）考虑电气系统功能变化较频繁（如电缆、电缆的增减等）和系统检修维护的方便及安全性，将电气桥架、线槽设置于水管上位或主干风管下方，以便进行电缆的敷设和线路维护；
（4）纯水管、压缩空气管道与电气桥架、线槽平行安装，则安装间距应大于200mm，蒸汽管道应相距500mm以上，在水管与电气桥架、线槽安装位置的交叉处，电气桥架、线槽爬升至水管上方安装。
防爆风机盘管的管线布置一定要考虑好安全距离，以免影响安全运行，留有充分的空隙也便于后于的维护操作。管线的综合布置也需要绘制成图，经由批准后才能执行，千万不可盲目进行管线安装。
